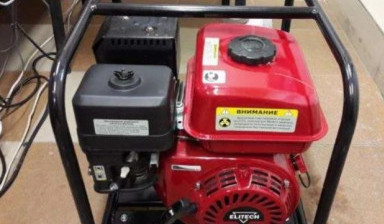

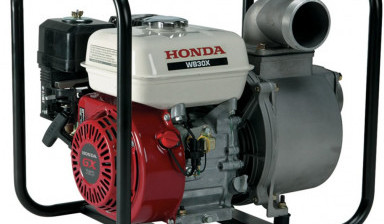

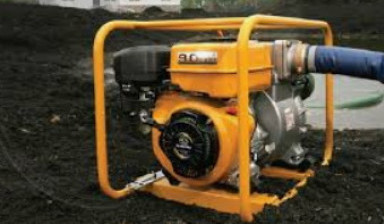

Мотопомпа – это узкоспециализированный механизм, предназначенный для перекачивания воды и других жидкостей. Она представляет собой агрегат, состоящий из двигателя и насоса.

Центробежный насос устроен и работает следующим образом. Внутри корпуса с двумя патрубками от двигателя быстро вращается колесо-крыльчатка. Вода через впускной патрубок попадает на крыльчатку и, под действием центробежной силы, выбрасывается через выпускной патрубок. Из-за этого в районе крыльчатки создается разрежение, благодаря которому всасывается новая порция воды. Для формирования направленного потока в корпусе имеется «улитка». Недостатком устройства этого типа является необходимость предварительной заливки.

В мембранном насосе высокая разность давлений создается за счет синхронной работы смонтированной в корпусе системы из мембран и шаровых клапанов, которые действуют по принципу поршневого двигателя. Недостатком таких агрегатов является необходимость периодической замены мембран и клапанов.

Общие достоинства мотопомп: автономность, мобильность, простота в управлении.

Недостатки: большой уровень шума, относительно малая высота забора воды, не приспособлены для выкачки очень горячих жидкостей (max - до 90 градС., параметры в инструкциях приводятся для температуры воды 20 градС.).

Классификация мотопомп

По типу насоса

1. Центробежный.

2. Мембранный.

По типу двигателя

1. Бензиновый. К этой группе относятся сравнительно недорогие бытовые агрегаты небольшой мощности. Ресурс – до 5 000 м-ч. Производительность – до 600 л/мин. Достоинства: компактность, простота управления (не требуют специальной подготовки), неприхотливость в обслуживании, не нужны особые условия для хранения.

2. Дизельный. На ДТ обычно работают профессиональные установки с мощными насосами и большим эксплуатационным ресурсом. Имеют более высокий крутящий момент, чем агрегаты первой группы, к тому же равномерно работают на любых скоростях, поэтому могут откачивать сильнозагрязненную воду.

3. Электрический. Распространены мало. Основное преимущество – возможность использования там, где не могут работать первые две категории. Например, в закрытых помещениях.

4. Газовый. Агрегаты бывают двух видов:

- баллонные – с подключением только к газовым баллонам;

- универсальные – могут работать как от баллонов, так и от магистральной сети.

Газовые установки очень экономичны. Однако на сегодняшний день большой популярностью не пользуются.

По назначению

1. Для чистой воды или немного загрязненной. Рассчитаны на присутствие в воде частиц диаметром до 6 – 7 мм. Крыльчатка часто делается пластиковой. Для садово-огородных участков вполне подходят бытовые бензиновые агрегаты с производительностью от 150 до 350 л/мин (9-21 куб.м./час).

2. Для грязной воды. Основное отличие – широкие входные отверстия. Крыльчатка должна быть только металлической. В маркировке нередко ставится буква «Т». Работают при наличии в жидкости частиц диаметром 20 – 30 мм. Производительность – от 750 л/мин (45 куб.м./час) и выше. Используются коммунальными предприятиями.

3. Мотопомпы для выкачки морской (соленой) воды или агрессивных жидкостей. Корпус и рабочие органы таких устройств выполнены из материалов, способных противостоять указанным вредным факторам.

3. Пожарные мотопомпы. Также применяются для откачки воды при аварийном затоплении. Отличаются высоким напором и производительностью до 2 000 л/мин (120 куб.м./час) и выше. В маркировке часто ставится буква «Н». Предварительная заливка не требуется.

По типу ДВС

1. Двухтактный. По сравнению со второй группой, это более компактные агрегаты с меньшей производительностью и напором. Применяются, в основном, на садово-дачных участках. Для заправки используется смесь бензина и масла. Вполне могут откачать жидкость из небольшого водоема или цистерны. Однако устройства с большим диаметром патрубков плохо подходят для орошения.

2. Четырехтактный. Более крупные, с более высокими рабочими характеристиками. Используются в профессиональных целях в промышленности, строительстве и т.д. В частном секторе – для водоснабжения на большие расстояния. Заправляются чистым бензином, масло заливается в картер. Новые установки требуют соблюдения условий периода обкатки. Двигатели с верхним расположением клапанов более долговечны, чем с нижним.

Основные рабочие характеристики мотопомпы

1. Производительность, в куб.м./час. Находится в зависимости с высотой подъема (напором) и диаметром патрубков, которая отражена в специальном графике. В общем случае можно считать, что при выкачке чистой или слабозагрязненной воды для бытовых нужд (на садово-огородных участках, обслуживание частного бассейна и др.) достаточно агрегата с производительностью до 600 л/мин (до 36 куб.м./час). На строительных участках или для коммунальных служб, для откачки воды из подвалов или прудов лучше взять установку на 600-1000 л/мин (36 – 60 куб.м./час). Если надо работать с большими объемами жидкостей, то потребуется мотопомпа, способная выдать до 2000 л/мин (120 куб.м/час) и больше.

2. Условный диаметр прохода. Среди самых распространенных типоразмеров следующие: 1” (равен приблизительно 25 мм) 2” (50 мм) 3” (75 мм) 4” (100 мм).

3. Напор, в м. В большинстве случаев для того, чтобы откачать воду, мотопомпе не нужен большой напор. Достаточно, чтобы этот показатель находился в пределах 25-35 метров. Только для пожарных агрегатов требуется около 50-60 м. Если же насос работает как удаленный источник снабжения водой, то надо скорректировать расчет на потери напора по длине из тех соображений, что на каждые 10 метров шланга теряется около 1 метра напора.

4. Глубина забора воды (всасывания). Максимальное значение этого показателя для мотопомп составляет от 7,0 до 8,5 метров. Исходя из этого, насос надо располагать как можно ближе к уровню воды. Если по каким-либо причинам необходимо увеличить глубину всасывания, то рядом со шлангом в воду опускают эжектор. Большинство современных моделей являются самовсасывающими. Чтобы их запустить, надо всего лишь залить воду в корпус насоса. После чего агрегат «возьмет» воду для дальнейшей работы пустым шлангом.

5. Потери напора при перекачке. Эта цифра находится в зависимости от гидравлического сопротивления трубопроводов и арматуры (соединений, кранов и т.д.). Сопротивление будет меньше для более широких трубопроводов с гладкой внутренней поверхностью. По той же причине (для уменьшения сопротивления) не следует монтировать в систему «лишние» краны и соединители, т.е. те, без которых можно обойтись. Ориентировочно, можно считать, что гидравлические потери напора составляют для:

- Полностью открытого крана (вентиля) – 1 м;

- Т-образного переходника - 3 м;

- Соединителя с разворотом на 180 град - 2,5 м;

«- на 90 град - 2 м;

«- на 45 град - 1,5 м.

Рекомендации по работе с мотопомпой

1. Надо постоянно контролировать работу двигателя «на слух», следя за тем, не появляются ли посторонние шумы и стуки, не присущие звуку нормально работающего мотора.

2. Не желательно работать с чрезмерно загрязненной сеткой на входе. Для фиксации вертикального положения к концу рукава можно прикрепить грузик. Не допускается касание сетки ко дну водоема, рекомендуемое расстояние от водозаборника должно составлять не менее 30 см до дна или стенок и 20 см до уровня воды. Если шланг находится слишком близко к поверхности воды, то, из-за попадания в систему воздуха, может образоваться гидроудар с последующим разрушением лопастей.

3. Периодически следует проверять положение всасывающего рукава. Он ни в коем случае не должен перегибаться. Для этого всасывающий шланг делается гофрированным. Норма минимального радиуса изгиба рукава равняется двойной величине его наружного диаметра.

4. При монтаже рукавов под хомутами нельзя допускать образования складок. Затяжка хомутом должна составлять менее 40% толщины стенки рукава. Расстояние между краями рукава и хомута должно превышать 4 мм.

5. Всасывающий фильтр располагается вертикально.

6. Если после запуска мотора подача жидкости из водоема не началась, надо в обязательном порядке заглушить силовую установку.

7. После работы надо очистить всасывающий фильтр и внешнюю поверхность рукавов, а также слить из них воду.

Техника безопасности

1.​ Перед первым включением надо осмотреть агрегат, проверить чистоту сетки заборника и надежность креплений, особенно топливопровода и обоих рукавов.

2.​ Мотопомпа должна находиться в устойчивом положении.

3.​ При работающем двигателе нельзя оставлять устройство без присмотра.

4.​ При заполнении водой полости двигателя и всасывающего рукава (последнее – если требуется), не допускается попадание воды на детали мотора, особенно на свечу зажигания.

5.​ Не допускается попадание легковоспламеняющихся ГСМ на глушитель или цилиндр двигателя.

6.​ При работе с мотопомпой запрещено:

• перекачивать всевозможные растворы или загрязненную воду, если агрегат не предназначен для этого;
• заливать топливо в бак при заведенном двигателе (это можно делать только после того, как мотор остановлен, а корпус – уже остыл);
• работа двигателя при отсутствии воды в насосе;
• заливать бензин с октановым числом «95» и выше;
• менять местами всасывающий и выпускной шланги;
• начинать работу без фильтра на всасывающем шланге;
• работать с недостаточным уровнем масла (для четырехтактных двигателей);
• менять конструкцию топливного устройства;
• при запуске мотора – наматывать на руку пусковой шнур, придерживать агрегат рукой за раму, а ногой – за подставку;
• прикасаться к свече зажигания, глушителю, высоковольтному проводу или наконечнику.

Расчет мотопомпы на условном примере

Допустим, требуется организовать выкачку водоема с подачей воды в определенное место. Исходные данные следующие. От точки установки мотопомпы до водоема – 6 м, до разбора (выпуска воды из шланга) – 20 м. От насоса до уровня воды – 3 м. Высота точки разбора – 2 м. Желательно, чтобы на выходе из шланга было давление 0,5 атм. Это приблизительно равно 5 м напора (водяного столба). В системе есть кран и поворотный соединитель на 90 градусов.

Порядок расчета

1.​ Общий напор (высота подъема): 3 + 2 + 5 = 10 м

2.​ Потери напора по длине (10 м шланга = 1 м напора): 2 м

3.​ Потери напора на арматуре: 1 + 2 = 3 м

4.​ Общие потери напора: 2 + 3 = 5 м

5.​ Общая длина шлангов: 6 + 20 + 5 = 31 м (здесь цифра «5» - это общие потери напора)

6.​  Эквивалентная высота подъема: 10 + 0,25 * 31 = 21,75 м ≈ 22 м.

7.​ Для полученного напора 22 м по графику зависимости высоты подъема от производительности насоса, с учетом диаметра патрубков (в дюймах), можно определить, что при Д=1”производительность должна составлять 95 куб.м./час.
