Харвестер Джон Дир 1470

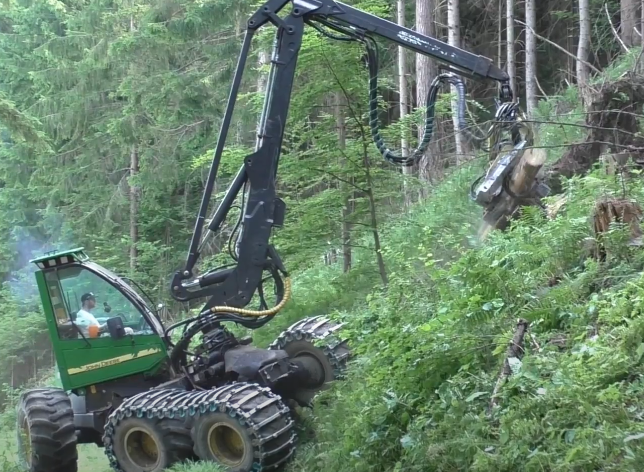

Харвестер Джон Дир 1470 — представитель линейки реально надежных машин с углом поворота в 160 градусов и 190-киловатным мотором.

Машина легко разгоняется до 22 км/ч и комплектуется баком на 450 л. Это обеспечивает продолжительную работу без дозаправки. В обзоре ниже рассмотрим, что представляет собой данная модель. Разберемся, какие параметры она имеет, и в чем особенности.

Что такое харвестер, назначение

Главное назначение харвестера состоит в механизированной заготовкедерева. При этом универсальная машина выполняет целый ряд работ:

1. Валка деревьев. Техника с легкостью срезает деревья у основания с помощью мощной харвестерной головки. Особенность такой валки — скорость, точность и тотальный контроль.
2. Обрезка сучков. После валки ствол остается в захвате спецтехники. Харвестерная головка комплектуется острыми ножами и убирает боковые ветви. Это называется окоркой или обрезкой.
3. Раскряжевка (распиловка на части). Ствол дерева протягивается через захваты и распиливается на части требуемой длины. При этом размеры и другие показатели могут корректироваться.
4. Измерение дерева. Харвестер имеет встроенное устройство для измерения. Оно точно определяет диаметр, длину, объем и сорт дерева. Такие данные легко сохранить и использовать для создания отчетов.
5. Подготовка леса к вывозке.После обработки спецтехника укладывает заготовки в штабеля. Продуманное расположение вдоль дорог упрощает работу машины или трелевочного трактора.

Важно

Харвестер John Deere 1470 используется для решения профессиональных задач. При этом климат и погода не имеют большого значения.

Сфера применения:

1. Сплошная вырубка. Харвестер легко справляется с валкой деревьев на больших площадях. При этом владельцы могут быть уверены в качестве обработки.
2. Выборочная рубка. Машина справляется с задачей, предусматривающей вырубку отдельных деревьев без повреждения остальных. Транспорт маневренный и способен работать в густом лесу.
3. На труднодоступных участках. Модель 1470 выделяется большим клиренсом, поэтому легко справляется с задачами на пересеченной местности.

Техника подходит для работы в таежной зоне. Она справляется с задачей при низких температурах и в условиях снежного покрова. Кроме того, автономность и высокая скорость позволяет быстрей справляться с заготовкой.

Описание харвестера John Deere 1470

Особенностью харвестера John Deere 1470 является продуманность конструкции в каждом из элементов. Главный рабочий узел техники — харвестерная головка. На данной модели могут ставиться 2-х или 4-х вальцовые головки. Здесь многое зависит от типа леса и задач.

В перечень рекомендованных входит H480C / 415 / 290 или 270 серии II. Упомянутые головки отлично захватывают ствол. Также они гарантируют точную обрезку сучков и быстро разделяют бревно на оптимальные части.

Для движения по лесной просеке техника комплектуется тандемными тележками и мостами высокой прочности. Сзади стоит жесткая конструкция, что повышает устойчивость. Также машина комплектуется гидромеханической блокировкой дифференциала. Эта особенность значительно улучшает проходимость.

Рабочие тормоза — многодисковые. Имеют мокрый тип и работают на гидравлическом принципе. Ручник и аварийный узел функционируют за счет пружинного механизма. Также естьрамный тормоз. Он срабатывает автоматически и гарантирует дополнительную защиту.

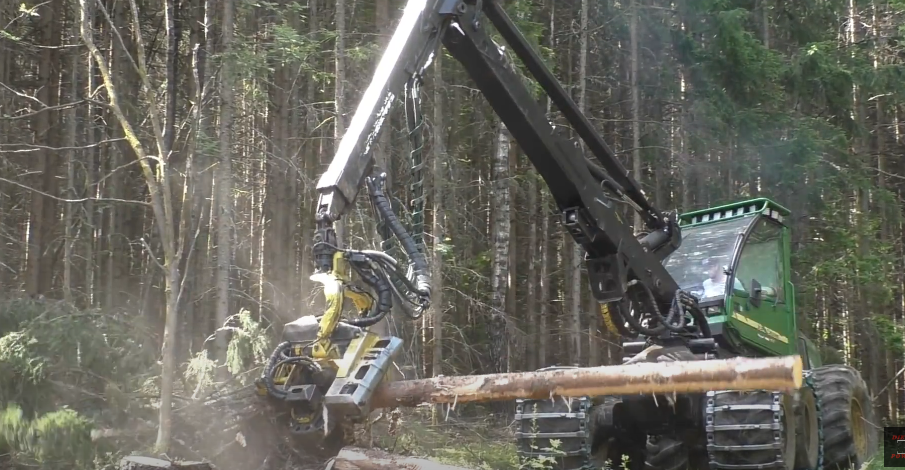

Важным компонентом является манипулятор CH9. Он точен и функционирует максимально плавно. При этом в распоряжении оператора доступно три варианта вылета стрелы: 8,6 м, 10 м и 11 м. Манипулятор обеспечивает момент подъема 225 кНм, а поворота — 59 кНм. Что касается поворотного угла, он составляет 220°. Это упрощает работу даже в густом лесу и на ограниченном пространстве.

Работа харвестера Джон Дир 1470 ведется под контролем электроники. Данную функцию берет на себя Timber Matic H-16. Узел отвечает за измерение и контроль рабочих процессов. При создании электронной части использовалась CAN-шина с минимальным числом разъемом. Это снижает риск поломок и упрощает диагностику.

Мощные контроллеры управляют опциями машины. При этом уменьшается количество реле и предохранителей. Также на авто предусмотрены узлы телематики JD Link и Timber Link H. С их помощью проще следить за состоянием техники и производительностью в режиме онлайн.

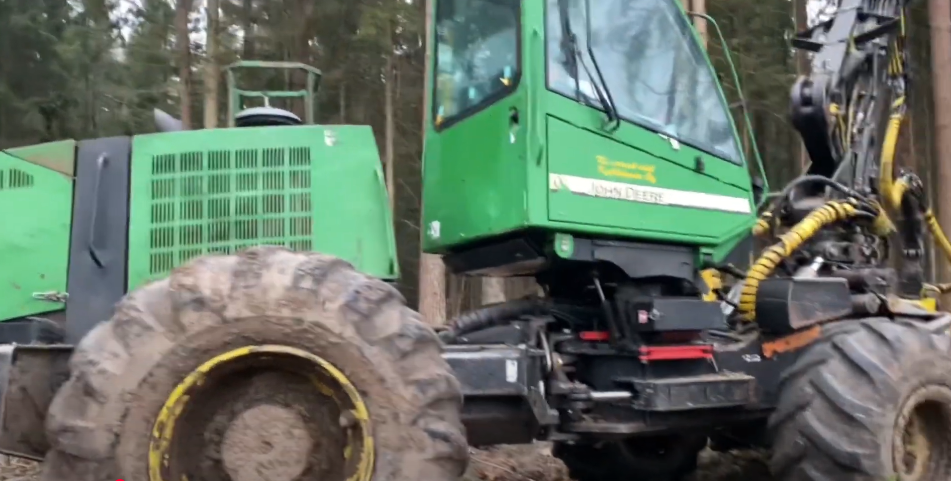

Для комфорта оператора харвестер комплектуется улучшенной поворотной кабиной. Она автоматически следует за манипулятором и улучшает обзорность.

Имеется возможность разворота на 160°. Дополнительно предусмотрена опция наклона влево и вправо на 17 градусов. Аналогичные возможности доступны вперед и назад, но на 9 градусов. Для работы в тяжелых условиях можно выбрать фиксированную кабину.

Технические характеристики

При намерении купить харвестер Джон Дир стоит обратить внимание на его параметры. К основным данным стоит отнести:

Двигaтeль

«Сердцем» машины является 6-цилиндровый агрегат. Его тип —John Deere Power Tech Plus 6090. Рабочий объем силового агрегата составляет 9,0 л. Мотор соответствует Tier 2/EU Stage II, что говорит о соответствии нормам экологии.

Манипуляторы и харвестерные головки

Данные узлы выполняют базовые функции по заготовке древесины. Они участвуют в захвате дерева, обрезании, измерении и раскряжевке. Конструктивно данные узлы должны быть мощными и точными. От них напрямую зависит скорость и качество заготовительных работ.

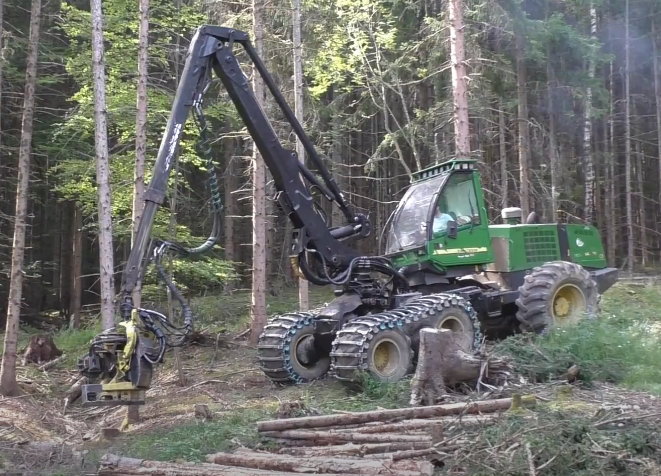

На John Deere 1470 стоит манипулятор CH9. Это мощная гидравлическая стрела для управления харвестерной головкой. Доступна в трех вариантах вылета в метрах — 8,6, 10 и 11 м. Это значит, что техника легко обрабатывает деревья на солидном расстоянии без перемещения.

Манипулятор развивает момент в 225 кНм. Это говорит о том, что он способен поднимать и перемещать тяжелые стволы. Поворотный момент равен 59 кНм, а угол достигает 220 градусов. Такая особенность гарантирует маневренность и удобство.

Благодаря таким параметрам, оператор работает быстрее и точнее даже в густом лесу. При этом манипулятор выделяется плавностью и справляется с продолжительными нагрузками.

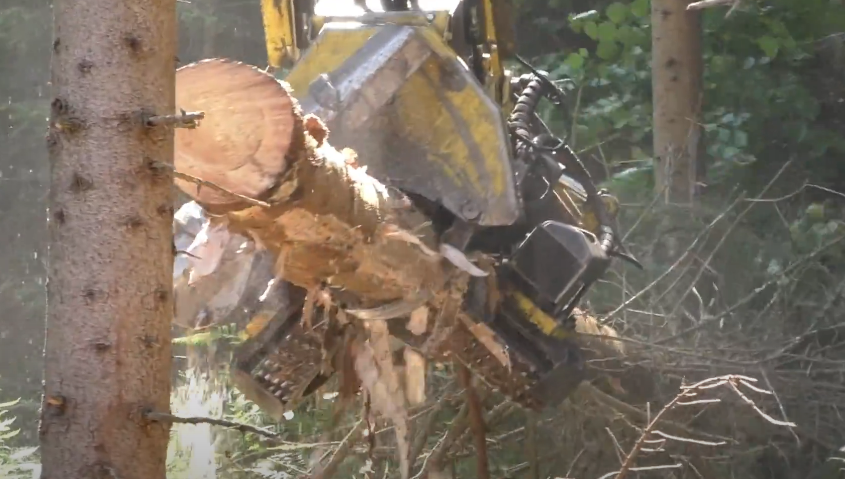

Харвестерная головка крепится к концу манипулятора. Она берет на себя все базовые действия с деревом: срез у основания, удаление сучьев, измерение параметров и распиловку ствольной части.

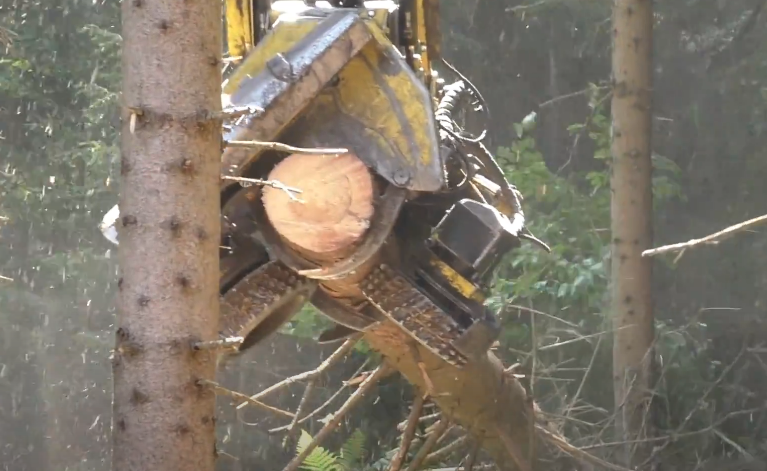

На John Deere 1470 можно установить разные типы головок — 2-вальцовые или 4-вальцовые. Первые легче и маневреннее. Они подходят для выборочной рубки или в густом молодом лесу. Вторые имеют четыре прижимных вальца (ролика). Такие узлы фиксируют и протягивают ствол. При этом гарантируется лучшее сцепление, что важно в случае с большими деревьями.

Варианты головок для John Deere 1470:

1. H480C — мощная, подходит для работы с крупными деревьями;
2. H415 — универсальная, оптимальна для всех видов леса;
3. H290 — легкая и маневренная, подходит для выборочных рубок;
4. H270 серии II — вариант с улучшенной производительностью.

Все головки комплектуются острыми ножами для обрезки сучьев. Также имеются пилы для точной раскряжевки. Ониимеют опцию измерения для вычисления длины и диаметра ствольной части. Сведения направляются компьютер, который сам рассчитывает объемы древесины.

Харвестерные головки и манипулятор работают в комплекте. Как результат, харвестер справляется с любыми задачами по заготовке леса. При этом благодаря использованию машины экономится время, и снижается нагрузка на оператора.

Гидравлическая система John Deere 1470

Узел сделан по принципу обратной связи. Это значит, что каждый механизм получает столько энергии, сколько требуется для достижения цели.

Устройство имеет регулирование мощности. При этом машина сама настраивает подачу гидравлической энергии под нагрузку. Когда механизм слабо нагружен, давление и расход падают. Если нагрузка возрастает, мощность поднимается. Это делает работу плавной и более экономичной.

В гидравлическом узле стоит пара насосов на 210 и 180 куб. см. Они работают вместе и формируют оптимальное давление во всех контурах. Насосы рассчитаны работу без остановки и под большой нагрузкой.

Предельное рабочее давление — 28 МПа (280 бар). Этого достаточно для создания требуемой силы подъема и резки. Имеющихся параметров достаточно для протяжки дерева через харвестерную головку. При этом даже при большом давлениимашина работает точно и плавно.

Для хранения и циркуляции смазки предусмотрен гидробак объемом 300 л. Он служит для запаса жидкости, охлаждения и отвода воздуха. Большой объем гарантирует поддержание оптимальной температуры жидкости.

Цена харвестера

Одна из особенностей рассматриваемой модели — высокая стоимость. Цена харвестера John Deere 1470 составляет от 90 млн рублей за новую технику. При выборе варианта на «вторичке» можно сэкономить. В таком случае покупка обойдется в сумму от 50 до 70 млн рублей. Но здесь важно смотреть на техническое состояние, своевременность ТО и активность применения.

Итог

Модель John Deere 1470 представляет собой надежную и мощную машину для профессиональной лесозаготовки. Техника сочетает точность, производительность и комфорт. Сильные стороны модели — новая гидравлика, умный манипулятор CH9, проверенные харвестерные головки и мощный ДВС.

Транспорт справляется с задачами в любых условиях и при разном климате. Среди конкурентов можно выделит Ponsse, Komatsu и Rottne.  Несмотря на то, что цена харвестера Джон Дир выше, модель востребована на рынке. Она выгодно выделяется продуманной электроникой, долговечностью и качеством сборки.
