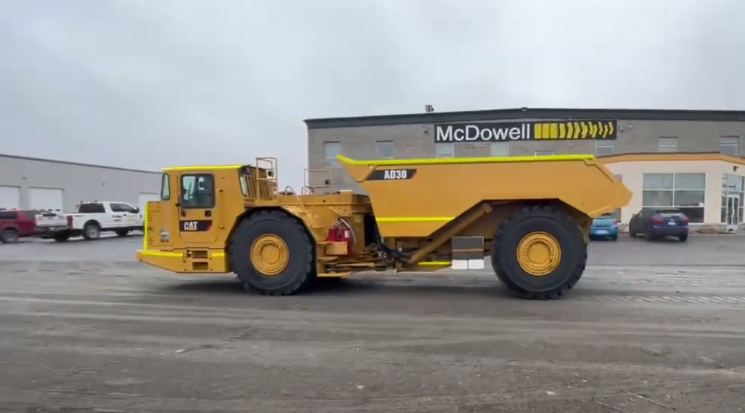

Подземный самосвал Caterpillar AD30
Изготовление шахтных самосвалов – одно из основных направлений работы компании из США Caterpillar. За почти вековую историю предприятие выпустило множество крупнотоннажных грузовиков. Среди востребованных моделей – Cat AD30.
Оглавление
Грузовой автомобиль отличается удачным сочетанием высокой производительности и экономичности. С бонусами в виде надежности и разумной цены. Рассмотрим сферу применения и особенности конструкции шахтного самосвала Caterpillar AD30 более внимательно.
Требования к шахтным самосвалам

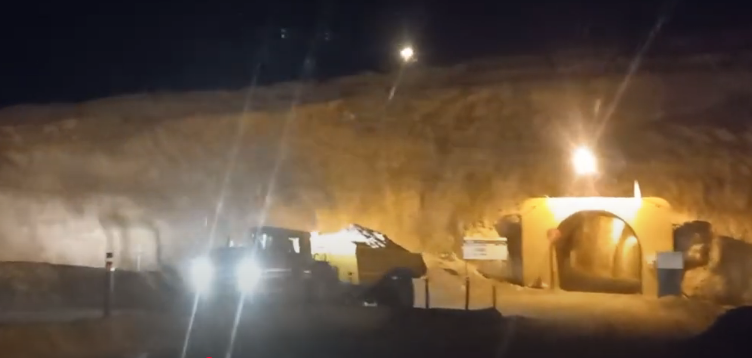

ВажноСначала стоит описать специфику подземных шахтных самосвалов. Назначение грузовой спецтехники прямо указано в названии. Речь идет о работе под землей. Чаще всего – в закрытых горных выработках (шахтах).
Несколько реже – при строительстве тоннелей, метро или других крупных подземных объектов.
Работа в настолько специфических условиях предполагает выполнение ряда обязательных условий. Главными требованиями к подземным самосвалам считаются:
- Компактность. Выражается в минимально возможном значении всех трех базовых параметров. Включая длину/ширину/высоту. Поэтому большая часть шахтных самосвалов имеет приземистый, короткий и узкий силуэт.
- Большая мощность. Ее основным следствием выступает высокая производительность. Дополнительным – уменьшение количества рейсов, которые требуются для решения всех задач.
- Маневренность. Главным показателем становится радиус разворота. Чем он ниже, тем легче машине работать в стесненных условиях. Именно они характерны для почти всех шахт или стройплощадок подземных объектов.
- Минимум вредных выхлопов. Повышенные требования в части экологии обязательны для любой техники, которая работает под землей. В противном случае попросту невозможна ее безопасная эксплуатация.
- Надежность. Спецтехника для работы под землей немало стоит. Любая поломка приводит не только к дорогостоящему ремонту, но и к не менее затратному простою. Поэтому практически всегда используется шарнирно-сочлененная рама. Она удачно комбинируется прочность, долговечность и маневренность.
Результатом перечисленных требований становится появление узкоспециализированной техники. Она предназначена для работы в строго определенных условиях.
Использовать ее, например, на открытых горных выработках не имеет смысла из-за банальной невыгодности. Поэтому шахтные самосвалы всегда применяются исключительно по прямому назначению. Таковым является выполнение подземных горных работ.
Технические характеристики Cat AD30
Первым аргументом в пользу продукции Caterpillar в целом и Cat AD30 в частности становятся отменные характеристики. Некоторые из них представлены ниже. При наличии нескольких модификаций указаны максимальные значения.
Технические характеристики | Значения |
---|---|
Размеры (ДхШхВ), мм | 10 393х3 040х3 459 |
Мощность дизеля, л. с | 408 |
Объем силового агрегата, л | 15,2 |
Полная масса самосвала, т | 60 |
Грузоподъемность, т | 30 |
Вместимость кузова, куб. м | до 17,5 |
Максимальная скорость, км/ч | 40,8 |
Скорость подъема кузова, с | 10,5 |
Скорость опускания кузова, с | 11,2 |
Минимальный радиус поворота (внешний), мм | 8571 |
Кузов, работа при выгрузке
Основной рабочий узел подземного самосвала – кузов вместе с устройством выгрузки. Как было указано выше, общая длительность цикла подъема и опускания составляет всего 21,7 с. Объем кузова зависит от модификации. Минимальное значение этого параметра равняется 11,3 куб. м. Максимальное – достигает 17,5 куб. м. В последнем случае речь идет о загрузке с верхом. Она допускается при условии соблюдения требований по предельной грузоподъемности. Лимит загрузки указан в маркировке модели и составляет 30 тонн.

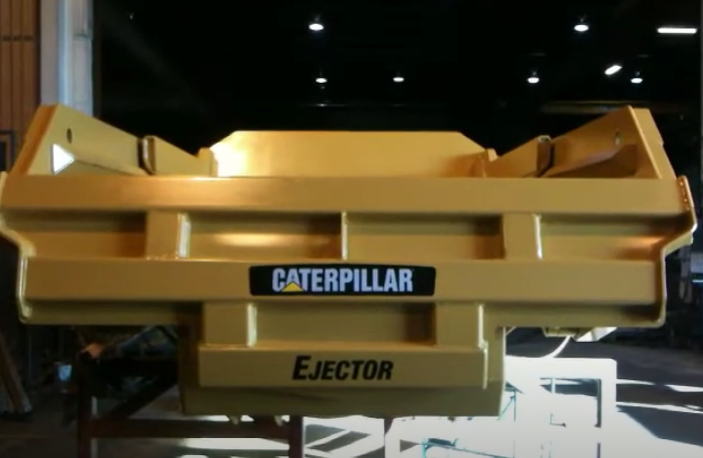

Производитель выпускает два основных варианта кузова. Первый – обычный самосвальный. Второй – со специальным выталкивателем. Он лучше подходит для мягкого и рыхлого грунта. Они взаимозаменяемы. Причем замена выполняется быстро и без проблем. Другими важными плюсами кузова подземных самосвалов Cat AD30 являются:
- изготовление из высокопрочных марок стали Hardox;
- большая толщина металла на днище и бортах;
- несколько типоразмеров, включая расширенный;
- полная интеграция шасси и кузова;
- высокая скорость работы грузоподъемного механизма.
Отдельного упоминания заслуживает система TPMS (измерения полезной загрузки), которая разработана специально для Cat AD30. С ее помощью водитель определяет оптимальный объем груза для перевозки за один рейс. Результатом становится увеличение производительности и отдачи от подземного самосвала.
Параметры двигателя

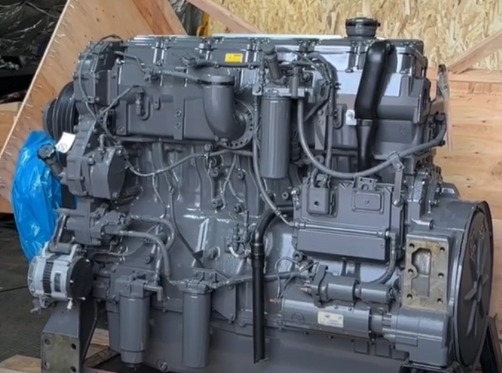

Шахтный самосвал AD30 комплектуется «родным» двигателем Cat C15. Он поставляется в двух модификациях для разных стандартов:SAEJ 1995 или VR.Оба варианта соответствуют требованиям экологической безопасности для США (Tier 3) и ЕС (StageIII А).
Главными достоинствами дизеля Cat C15 применительно подземному самосвалу выступают:
- использование инновационной технологии по очистке выхлопов;
- дополнительная система охлаждения турбонаддува (схема «воздух-воздух»);
- электронное управление и механический привод насоса-форсунки;
- система управления электромагнитными клапанами топливных форсунок;
- цельный блок цилиндров двигателя из чугуна.
Результат перечисленных новаций - очень надежный двигатель. К тому же – с хорошим КПД. Он демонстрирует высокую мощность в течение всего срока эксплуатации. Полезными бонусами выступают:
- экономичность;
- нетребовательность в уходе;
- профессиональный сервис от производителя.
Трансмиссия и ходовая
Разработчики из американской компании уделили максимум внимания конструированию ходовой части и трансмиссии самосвала Cat AD30. Такой подход полностью окупился получением на выходе эффективной коробки передач. Она обладает следующим набором достоинств и характеристик:
- высокий КПД за счет механической силовой передачи со встроенной опцией переключения под нагрузкой;
- четыре ступени с разными скоростями для определения оптимального режима работы;
- четыре передних и одна задняя передача;
- повышенная прочность конструкции планетарной КПП;
- комбинация гидротрансформатора с муфтой блокировки;
- плавность переключения передач вне зависимости от уровня нагрузки;
- быстрое включение и срабатывание сцепления, что минимизирует износ;
- полная разгрузка полуосей, благодаря которой увеличивает срок службы всей трансмиссии.
Подземный самосвал комплектуется шинами 26,5хR25. Скорость на 1 передаче составляет 6,3 км/ч. На максимальной 4-й – достигает 40,8 км/ч. Предельная скорость при движении назад - 7,1 км/ч.

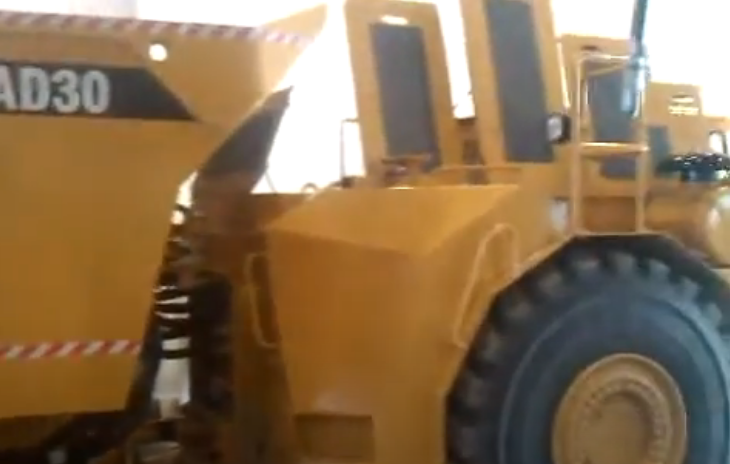

Существенным дополнением становится повышенная прочность и надежность шарнирно-сочлененной рамы. Она изготовлена из металлического профиля коробчатого сечения. Сварные швы выполняются с учетом максимальных требований по сроку службы.
Отдельно стоит выделить шарнирно-качающийся механизм сцепки. Благодаря ему достигается возможность движения по неровной поверхности. Еще одним плюсом становится опция углового поворота машины по минимальному радиусу.
Рулевое и тормоза
На шахтный самосвал Cat AD30 ставится дисковая тормозная система с гидравлическим приводом и масляным охлаждением. Высокая управляемость техникой достигается торможением на все четыре колеса. Дополнительный стояночный тормоз активируется специальной пружиной. Отключение происходит с помощью гидропривода. Такая комбинация гарантирует срабатывание тормоза даже при выходе из строя основной гидравлической системы.
Главными плюсами тормозной системы подземного самосвала от Caterpillar выступают:
- интеграция отдельных компонентов в единый рабочий узел;
- использование предельно надежны многодисковых тормозов с масляным охлаждением;
- увеличенные габариты тормозных колодок и дисков;
- сочетание управляемости, контроля и эффективной автоматики.

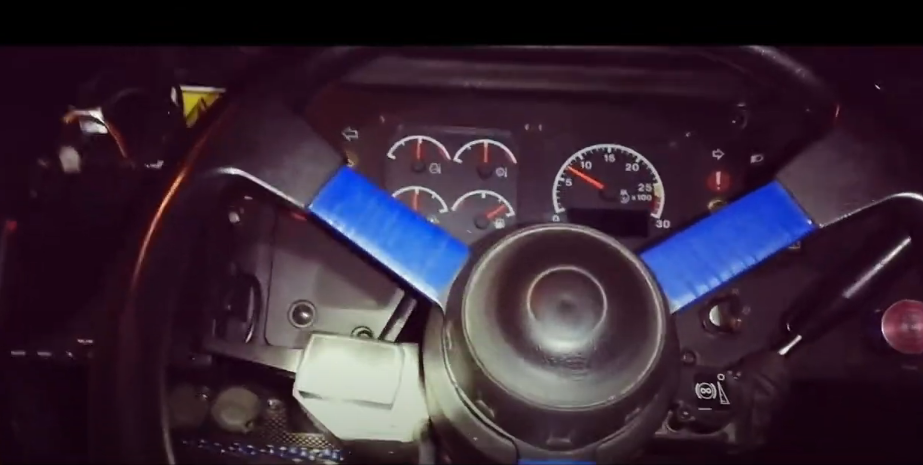

Удобное управление мощной и производительной машиной осуществляется за счет рулевой системы. Непосредственный контроль движения выполняется колесом со встроенной опцией регулировки положения. Грамотная эргономика исключает опасность, что руки соскользнут. Эффективный гидроусилитель делает поворот руля простым, легким и точным.
Кабина Cat AD30
Безопасность и комфорт оператора – два обязательных требования, которые Caterpillar выдвигает к любому подземного самосвалу. Cat AD30 не является исключением из этого правила. Кабина автомобиля предоставляет в распоряжение водителя комфортное место для работы. Причем оно полностью отвечает стандартам безопасности ROPS/FOPS.
Оператора защищают специальные конструкции, которые крепятся к главной раме и задействуются при опрокидывании машины или падении объектов сверху. Бонусом выступает дополнительная защита от вибраций и шума извне. По специальному заказу изготавливается полностью закрытая кабина в повышенной звукоизоляцией.
Удобное положение в процессе работы достигается установкой регулируемого в любом направлении водительского кресла. За снижение нагрузки на позвоночник и поясницу отвечают толстые и упругие подушки.

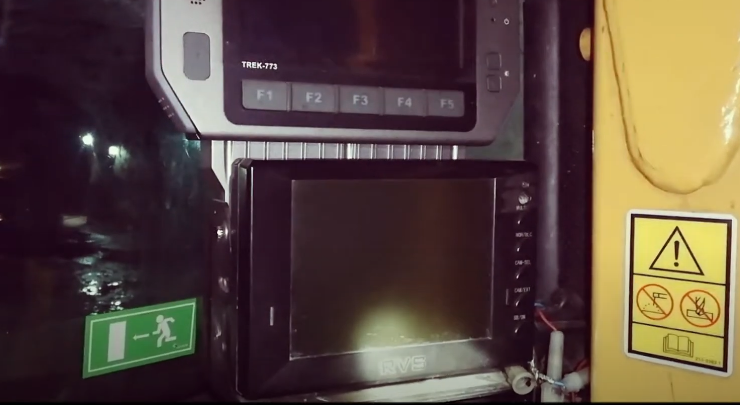

Важным подспорьем для оператора становится Cat EMS – полноценная система электронного контроля. Ее функционал включает непрерывный сбор, анализ и доведение до водителя широкого спектра данных. Они касаются всех критических показателей работы подземного самосвала. Оперативное получение информации дает возможность заблаговременно отреагировать на любые возникающие проблемы. Это позволяет исключить риск негативных последствий.
Итог
Cat AD30 – подземный самосвал, который достойно продолжает модельный ряд всемирно известного бренда спецтехники из США. Машина отвечает самым современным требованиям по всем основным параметрам. Включая производительность, безопасность и комфортность условий для работы оператора.
